        有人問起關於「表格陣列 (Pattern - Table)」的相關問題，這裡就將表格陣列的指令的操作做一個說明。我儘可能的將每一個步驟交代清楚，因此內容可能會有點長。

      這裡用一個引伸特徵(Extrude)和一個移除材料(Cut)的引伸特徵(Extrude)來做為例子，表格陣列的對象是移除材料(Cut)特徵。使用的PRO/E版本為Wildfire 3.0 (M180)。


  ●對移除材料(Cut)特徵進行表格陣列

      Wildfire 進入「陣列... (Pattern...)」指令的途徑有兩個：一個是點選想要陣列的特徵後，從下拉式功能表的「編輯 (Edit)」中選擇「陣列... (Pattern...)」；另一個是點選想要陣列的特徵後，按住滑鼠右鍵出現快速功能表後選擇「陣列... (Pattern...)」後放開。


 ●由下拉式功能表執行指令                              ●由滑鼠右鍵進行指令

      接下來會出現「陣列... (Pattern...)」操作介面，在最左邊的對話框中選擇「表格(Table)」，這時候去點選想要進行陣列的尺寸，然後右邊的「編輯 (Edit)」按鈕會亮起，按下按鈕後便會跳出PRO/TABLE的視窗。


 ●選擇Table模式

 ●在尺寸選定之前，Edit按鈕還不能用

 ●選定想要陣列的尺寸後，Edit按鈕亮起

      PRO/TABLE的型式，有點像Windows裡的記事本但是更像MS Office Excel，現在可以輸入想要陣列的尺寸了。第一欄中填入"序號"，這個數值將會反應在完成後的模型樹 (Model Tree)中；第二欄中輸入尺寸，這裡的尺寸是絕對值，而不是相對於想要進行陣列尺寸的相對值。而整個陣列的特徵數量為你所輸入所有尺寸的數量加上原本的特徵。表格編輯完成後，並不需要另外存檔，直接將PRO/TABLE視窗關掉即可，系統會出現預覽，按下右上角的綠色勾勾便完成整個指令的操作。

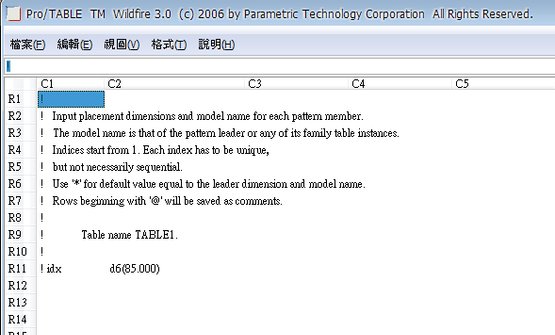

●PRO/TABLE的畫面，有點像MS Office Excel


●在PRO/TABLE中輸入相關的數值

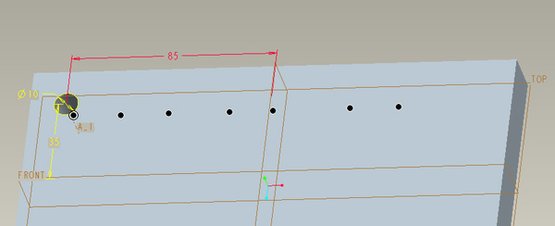

 ●完成PRO/TABLE編輯後的預覽畫面

  ●按下綠色勾勾就完成所有的步驟

 ●完成後的畫面

     完成後打開模型樹檢視，陣列中一共有7個引伸特徵，而剛剛在PRO/TABLE中輸入的尺寸總共是6個，因此陣列特徵數量是包含原有特徵在內的。再來看到每一個特徵中後面中括號內的數字，除了第一個特徵外其餘的六個特徵括號內的值，為剛剛輸入的"序號"值加1。


 ●完成後模型樹的狀況

      以上便是「表格陣列 (Pattern - Table)」指令的使用方式，如果有不詳細或不清楚的地方歡迎發問。
